27.10.2022 р. група № 117 Обладнання та технологія зварювальних робіт

Урок № 66-67

Тема уроку:   Особливості техніки зварювання швів у різних просторових положеннях

Техніка газового зварювання швів у вертикальному положенні

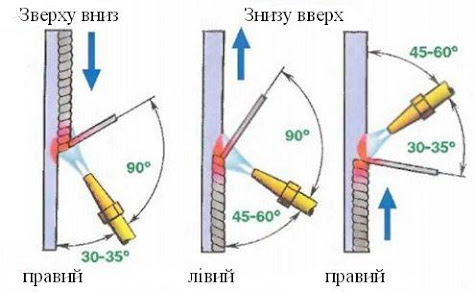

Можливі варіанти виконання вертикальних швів як зверху вниз, так і з підйомом від низу до верху. У першому випадку застосовується правий спосіб (застосовується при малій товщині металу), в другому методі можливі обидва варіанти. Потрібна певна вправність по утриманню зварювальної ванни, не допускаючи її стікання вниз. Вона забезпечується правильним положенням мундштука, а також тиском газового полум’я.

При значній товщині деталей (до 20 мм) заповнення шва металом слід виконають подвійним валиком. Підготовка кромок в даному випадку не потрібно, зазор між деталями повинен складати половину від товщини зварювальних заготовок.

При зварюванні металу товщиною від 2 д 20мм доцільно застосовувати спосіб подвійного валика, при якому скосу кромок не роблять і зварювані деталі встановлюють із зазором, який дорівнює половині товщини металу Зварювання виконують знизу вверх (рис.5.).

      При товщині металу більше 6 мм зварювання виконують два зварювальники. При цьому в нижній частині стику пропалюють пальником наскрізний отвір. Полум’я, розташоване в цьому отворі, поступово піднімаючись знизу вверх, проплавлює верхню частину отвору. Шов формується на всю товщину, а підсилення виходить з обох сторін стику. Потім переміщують полум’я вище, проплавляючи верхню кромку твору і так д повного виконання шва.

ДЗ: прочитати конспект, відповісти напитаня (коротко)

 Питання для самоконтролю.

1.   Як класифікуються зварні шви за положенням у просторі?

2.   Якими способами можна зварювати вертикальні шви при ручному дуговому зварюванні?

3.  Якими способами зварюють вертикальні шви при газовому зварюванні?

4.  В чому суть зварювання наскрізним валиком?

5.  На скільки градусів нахиляють електрод при зварюванні вертикальних швів зверху вниз і знизу вверх?

Урок № 68-69

Тема уроку:   Режими газового зварювання

Основними параметрами режиму газового зварювання є:

• потужність полум’я;

• швидкість переміщення полум’я;

• діаметр присадкового металу;

• кут нахилу полум’я;

• спосіб зварювання;

Зварювальне полум'я повинне володіти достатньою тепловою потужністю, яку вибирають залежно від товщини зварюваного металу і його фізичних властивостей. Вибір режимів зварки|зварювання| цілком і повністю залежить від товщини зварюваних деталей.

Потужність зварювального полум'я безпосередньо|прямо| залежить від витрати горючого газу і для ацетиленової зварки|зварювання| її приблизно можна визначити по формулі:

Vа| = k•S|

де Va| — потужність полум'я, визначувана витратою ацетилену, л/година; S — товщина зварюваного матеріалу, мм; до — коефіцієнт пропорційності, величина якого залежить від вигляду|виду| стали.

Наприклад|приміром|, для низковуглецевої сталі і чавуну до = 100 — 130, а для високовуглецевої сталі до = 75 100. Для алюмінію і його сплавів до = 100 — 15 для мідних сплавів — 150 — 225. Змінюючи|зраджувати| теплову потужність полум'я, зварювач|зварювальник| в досить широкий межах може регулювати швидкість нагріваючи розплавлення металу, що є|з'являється| одним переваг газополум'яної зварки|зварювання|.

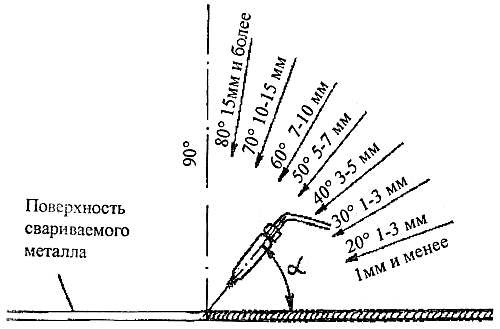

Кут|ріг| нахилу мундштука зварювального пальника збільшує із|із| збільшенням товщина зварюваного металу. Залежність кута|рогу| нахилу для зварки|зварювання| сталей| приведена на мал. 1. Якщо зварюють кольорові метали, теплопровідність яких вище стали, то кут|ріг| нахилу мундштука трохи збільшують.

Мал. 1. Кути|роги| нахилу мундштука пальника при зварці|зварюванні| сталі різної товщини

Діаметр присадного матеріалу підбирають|добирають| залежно від товщини зварюваних деталей і методу накладення шва. Зазвичай|звично| діаметр присадного дроту дорівнює половині товщини зварюваного металу. Практично при товщині металу більше 15 м|м-коду| присадний матеріал беруть діаметром 6—8 мм.

Швидкість зварки|зварювання| є|з'являється| величиною, від залежної товщини зварюваного металу і його властивостей. Визначають швидкість зварки|зварювання| по формулі:

V = А/s

Де А - коефіцієнт, залежний від властивостей матеріалу і для сталей| середньої товщини дорівнює|рівняється| 12 — 15, S — товщина зварюваного металу, мм.

ДЗ: прочитати конспект, виписати основні параметри режиму зварювання
