17.10.2022 р. група № 117 Обладнання та технологія зварювальних робіт

Урок № 45-46

Тема уроку: Газові пальники.

Га́зове зва́рювання — технологічний процес зварювання плавленням, при якому нагрів кромок частин виробу, які з'єднуються та присадочного матеріалу здійснюється теплом від згоряння горючих газів у кисні.

При газовому зварюванні використовується тепло полум'я, що утворюється при спалюванні горючого газу в струмені технічного кисню. Частіше як горючий газ застосовують ацетилен С₂Н₂ , що при згорянні в атмосфері кисню О₂ дає найбільш високу температуру — до 3150 ^оС. Крім того, використовують водень Н₂ , природний і коксовий газ і пари гасу. Ацетилен для газового зварювання одержують розкладенням карбіду кальцію СаС₂ в ацетиленовому газогенераторі. Основним інструментом газового зварювання служить газовий пальник.

Ацетилен і кисень надходять у пальник, змішуються і утворюють пальну (горючу) суміш. Пальна суміш на виході з наконечника пальника підпалюється і створює зварювальне полум'я, під дією якого кромки металу нагріваються і оплавляються. Для утворення зварювального шва в полум'я пальника вводять присадочний матеріал (пруток, дріт тощо). Газове зварювання використовується головним чином для поєднання тонких листів, деталей з кольорових металів, наплавлення твердих сплавів.

Цим способом можна зварювати майже всі метали та сплави, а чавун, мідь, свинець, латунь, зварюються навіть легше ніж дуговим способом.

Методи газового зварювання не відрізняються настільки, як це спостерігається в інших процесах. Киснево-водневе зварювання виконується так само, як і оксиацетиленове. Температура полум'я, що живиться чистим киснем та воднем, може досягати 3500 °C (6,300 °F). Ця комбінація газів була однією з перших сумішей при зварюванні і, безумовно, витримала випробування часом. Незважаючи на те, що застосування водню та кисню більш обмежене, воно все ж має вигоди в портативності джерела енергії.

Переглянути відео за посиланням:

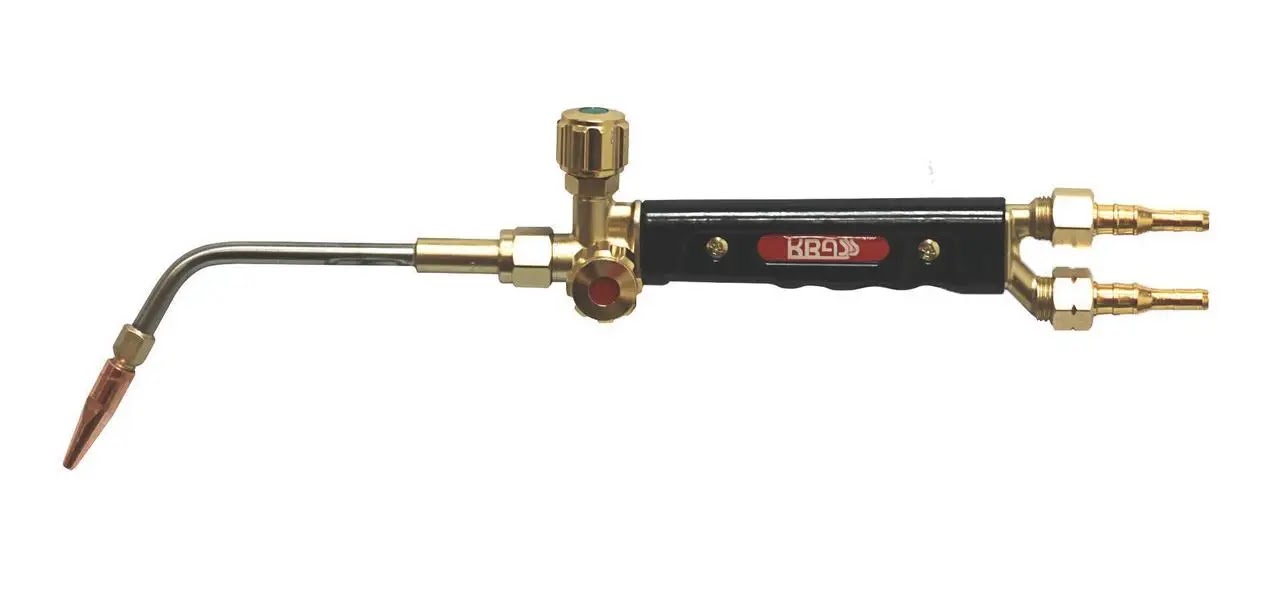

Пристрій газового пальника

Конструкція цього приладу може відрізнятися в залежності від його призначення, виду палива, способу отримання повітряно-газової суміші, розміру. Найпростіша портативна газовий пальник складається з наступних елементів:

1. редуктора;
2. вентиля;
3. металевого корпусу;
4. жиклера;
5. головки;
6. вузла кріплення.

Принцип роботи газового пальника

Головна умова для нормальної роботи цього механізму – ефективне змішування палива з повітрям в правильній пропорції і безперебійна подача готової повітряно-газової суміші в камеру згоряння. Присутність додаткових елементів допомагає автоматизувати розпал, регулювання горіння і відключення. Якщо розглядати цю схему спрощено, то міні газовий пальник і великі агрегати процес спалювання виробляють за наступним загальним принципом:

1. Підготовка – газ і повітря набувають швидкість, потрібну температуру і напрямок руху.
2. З’єднання повітря з необхідною кількістю газу для отримання горючої суміші.
3. Горіння – паливо окислюється в топці або на виході з сопла з виділенням сильного тепла та світла.

Навіщо потрібна газовий пальник?

Отримання повністю контрольованого полум’я істотно розширює спектр застосування приладів даного типу. Навіть найпростіша саморобна газовий пальник на балон в будь-який момент може стати в нагоді в підсобному господарстві. Наведемо короткий список завдань для цього обладнання:

1. Згинання ПВХ труб.
2. Плавка заготовок з кольорового сплаву.
3. Розм’якшення пластикових виробів з метою надання їм заданої форми.
4. Прогрів зварного шва.
5. Газовий пальник застосовують для дезінфекції приміщень і клітин.
6. Розморожування трубопроводів.
7. Обпалення туш забитих тварин.
8. Туристична газовий пальник використовується для готування їжі та обігріву наметів.
9. розпал вогнища.
10. Пайка і зварювання деталей.

Плюси і мінуси газового пальника

Будь-яке обладнання слід підбирати, виходячи з конкретних умов. Підключена за допомогою шланга або встановлена ​​на балончик газовий пальник – порівняно безпечне і просте пристосування. Слід пам’ятати, що воно вимагає акуратного і грамотного підходу в процесі експлуатації, як і будь-які інші пристрої, що працюють з відкритим полум’ям.

Переваги газових пальників:

1. Прилади не потребують попереднього прогріванні.
2. проста конструкція.
3. Високі показники потужності.
4. Легке регулювання полум’я.
5. Практично немає виділення неприємного запаху.
6. Невеликий рівень шуму.
7. Переносна газовий пальник має компактні розміри.
8. Невелика кількість нагару.
9. Пристрої не потребують частого чищення.

Недоліки газових пальників:

1. При негативних температурах газ густіє, що призводить до зниження тиску.
2. Перевезення балона в громадському транспорті або літаках заборонена.
3. Газові пальники поступаються за потужністю бензиновим обігрівачів.
4. Газові балони вимагають спеціальних заходів щодо утилізації.
5. Компактні балончики для туристичних пальників можна перезаправлять.

Види газового пальника

Пристрої даного типу вкрай затребувані у всіх сферах життя. Навіть без урахування різноманітного по конструкції промислового обладнання існує кілька популярних видів побутових газових приладів:

1. Газовий пальник для печі або котла.
2. Пальники в газових плитах.
3. Різаки – видають вузький факел полум’я, фіксуються переважно безпосередньо на балончику.
4. Туристичні переносні газові прилади.
5. Газові паяльники – видають більш розсіяне полум’я в порівнянні з різаками, підходять для випалу туш, нагріву заготовок, дезінфекції.

Дифузійна газовий пальник

В даному типі пристроїв повітря забирається з навколишнього простору безпосередньо в зоні згоряння. Температура газового пальника щодо рівномірна по всій довжині факела. Найпростіша конструкція використовується в побутовому обладнанні, на водогрійних апаратах, мартенівських печах. Працюють вони на середньому і низькому тиску газу. Перерахуємо плюси дифузійних пальників:

1. найпростіша конструкція;
2. надійність;
3. стійкість в роботі;
4. безшумність.

Мінуси дифузійних пальників:

1. Неминучий надлишок повітря в камері згоряння призводить до підвищених втрат тепла з газами, що.
2. Унаслідок великої довжини факела полум’я в опалювальних приладах диффузионная щілинна газовий пальник має збільшену камеру згоряння.

ДЗ: прочитати конспект, виписати основні характеристки газових пальників

Урок № 47-48

Тема уроку:  Пальник зварювальний для напівавтоматичного зварювання в захисних газах.

Для роботи із зварювальним напівавтоматом вам  знадобиться газовий балон і, звичайно, пальник. За допомогою пальника в зварювальну зону поступає не лише захисний газ, але і присадний дріт. За рахунок продуманої конструкції подання газу і дроту здійснюється саме в тому режимі, який потрібний для виконання ваших робіт.

Переглянути відео за посиланням:

Загальна інформація

Пальник для напівавтомата зазвичай поставляється в комплекті із зварювальним апаратом і використовується для подання захисного газу з присадним дротом в зварювальну зону. Нижче ви можете бачити схемне облаштування пальники. Воно може дещо відрізнятися залежно від моделі і виробника, але суть залишиться незмінною.

Більшість моделей складаються з основи, ізоляційного кільця, утримувача дроту. Також є струмопровідні наконечники і сопло для напівавтоматичного зварювання.

До речі, найчастіше з ладу виходять саме наконечники і газове сопло. Ці деталі фактично є расходниками і потребують частої заміни. Уся справа у високих температурах. Сопло і наконечник здатні деякий час протистояти їм, але зрештою виходять з ладу. Іноді страждає утримувач дроту, так само із-за високих температур. Беріть це до уваги. Якщо вчасно не замінити, наприклад, наконечник, то у зварювального дроту просто не буде можливості подання в зварювальну зону.

Як вибрати

Недостатньо вибрати один лише напівавтомат, щоб отримати гідну якість швів. Важливо також правильно підбирати комплектуючі. Сучасні виробники пропонують десятки різноманітних пальників, тому новачкові іноді важко вибрати серед великого асортименту. Ми вирішили полегшити вам завдання і розповісти про основні критерії, на які треба звертати увагу при виборі пальника.

Зверніть увагу на струмове навантаження (підбирається виходячи з характеристик напівавтомата), довжину рукава (чим довше, тим далі ви зможете піти від зварювального апарату при роботі), тип охолодження (може бути повітрям і водяним; повітря досить для домашнього зварювання) і тип підключення. Про останній розповімо детальніше.

Пальник можна підключити за допомогою штекера або за допомогою так званого євророз’єму. Штекер дешевше і частіше використовується, але із-за нього доводиться збільшувати довжину рукава. Євророз’єм можна зустріти на професійних апаратах, він потрібний для швидкого і простого підключення.

Також звернете увагу на вагу пальника, з яких матеріалів вона зроблена і наскільки вона стійка до високих температур. Чим легше і компактніше пальник, тим довше вона служить.

Як використати

Отже, пальник зварювальна вибрана і куплена. Що далі? А далі необхідно її використати. І використати правильно. Так, тут теж є декілька ключових правил. Дотримуйтеся їх, щоб добитися гідної якості швів. Ми розповімо про послідовність робіт.

Перед використанням пальника підготуйте метал. Його треба ретельно очистити від забруднень і корозії. Зафіксуйте деталі, щоб ваші руки були вільні в процесі роботи. деталі можна зафіксувати за допомогою струбцин .

ДЗ: прочитати конспект, замалювати схему використання пальника в захисних газах
