24.10.2022 р. група № 117 Обладнання та технологія зварювальних робіт

Урок № 59

Тема уроку: Зварювальний редуктор

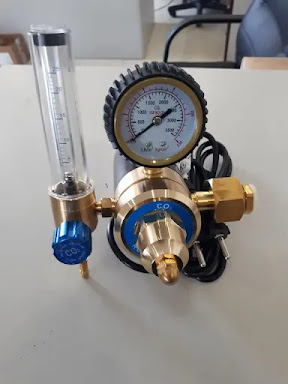

Редуктор - незамінний елемент для зварювального апарату

У процесі зварювання робочий тиск зварювального апарату і газу в балоні відрізняються між собою. Для того, щоб забезпечити оптимальну роботу устаткування, використовують спеціальний регулятор. Основне призначення зварювального редуктора – зниження вихідного тиску газу з камери і підтримання його оптимального рівня для робочого середовища. При виконанні газозварювальних робіт агрегат також виступає запобіжником і запірним клапаном.

Влаштування зварювального редуктора

Щоб розібратися, як працює газовий редуктор, необхідно знати, з яких основних частин він складається. Конструкція регулятора включає в себе наступні елементи:

• Запірну пружину;
• Мембрану;
• Редуктуючий клапан;
• Штовхач;
• Натискний диск;
• Натискну пружину.

Додатковими компонентами приладу можуть виступати манометр і вентиль, що регулює вихідну подачу пального.

Кисень з балона і мембрана створюють два протилежних потоку тиску, які впливають на клапан. Основна функція редуктора підтримувати рівновагу зусиль, і тим самим забезпечувати стабільний напір газу для злагодженої і ефективної роботи газозварювального обладнання.

Основні характеристики

Існує кілька основних параметрів, на які слід звернути увагу, перш ніж визначитися, який редуктор вибрати для зварювального суміші. Перше, що потрібно врахувати, це тип газу. Залежно від пального, з яким можуть з'єднуватися пристрої, вони бувають:

• Кисневі;
• Пропанові;
• Ацетиленові;
• Вуглекислотні;
• Аргонові.

В окрему категорію виділяють універсальні варіації редукторів, які можна використовувати з декількома видами сумішей.

Другим, важливим критерієм вибору є наявність манометрів. Найкраще, коли прилад має відразу два таких вимірювача: один для відображення тиску в балоні, другий - для індикації витрати газу (скільки літрів в хвилину).

Робочі параметри і пропускна здатність редуктора для зварювального напівавтомата підбирається в залежності від умов, з якими доведеться працювати оборудованіію. Оптимальний рівень робочого тиску для стиснених газів становить 250 Атм, для розчинених газів - 25 Атм. Окрему увагу слід приділити розміру підключення (6 або 9 мм).

ДЗ: прочитати конспект, виписати основні технічні характристики редуктора

Урок № 60-61

Тема уроку: Балони для газозварювальних робіт

Для зберігання і транспортування стиснених, зріджених і розчинених газів, що знаходяться під тиском, застосовують сталеві балони. Балони мають різну місткість - від 0,4 до 55 дм3.

     Балони представляють собою сталеві циліндричні посудини, в горловині яких є конусний отвір з різьбленням, куди ввертається запірний вентиль. Для кожного газу розроблено свої конструкції вентилів, що виключає установку кисневих вентилів на ацетиленовий балон, і навпаки. На горловину щільно насаджується кільце із зовнішнім різьбленням, що служить для навертиванія запобіжного ковпака, який служить для оберігання вентиля балонів від можливих ударів при транспортуванні.

Балони для стиснених, зріджених і розчинених газів виготовляють згідно ГОСТ 949-73 з безшовних труб вуглецевої і легованої сталі. Для зріджених газів при робочому тиску не більше 30 кгс/см2 допускається застосування зварних балонів. Вимоги до балонів регламентуються правилами Держтехнагляду.

    Залежно від роду газу, що знаходиться в балоні, балони фарбують ззовні в умовні кольори, а також відповідної кожним газом фарбою наносять найменування газу. Наприклад, кисневі балони фарбують у блакитний колір, а напис роблять чорною фарбою, ацетиленовий - у білий і червоною фарбою, водневі - у темно-зелений і червоною фарбою, пропан - в червоний і білою фарбою. Частина верхній сферичній частині балона не фарбують і вибивають на ній паспортні дані балона: тип і заводський номер балона, товарний знак заводу-виробника, маса порожнього балона, місткість, робочий і випробувальний тиск, дата виготовлення, клеймо ОТК і клеймо інспекції Держтехнагляду, дата наступного випробування. Балони періодично через кожні п'ять років піддають огляду та випробуванню.

Устрій балонів.

Тиск у балонах із стисненими газами досягає 15 МПа, тому їх виготовляють головним чином з безшовних суцільнотягнутих сталевих труб. Для газів з низьким, тиском до 3 МПа допускається застосування зварних балонів.

Кожен балон має вентиль для наповнення та відбору газу. Бокові штуцери вентилів балонів, які наповнюються воднем та іншими горючими газами, мають ліву різьбу, а балонів, які наповнюються киснем та іншими негорючими газами, - праву різьбу. Це запобігає використанню балонів не за призначенням. Бічні штуцери вентилів балонів захищаються заглушкою, а самі вентилі - металевими або пластмасовими ковпаками.

Для стійкості у вертикальному положенні на нижню сферичну частину балона насаджується сталевий черевик. При заповненні балонів зрідженими газами залишають вільний об'єм становить приблизно 10% від усього обсягу балона, тому що з підвищенням температури тиск зрідженого газу, повністю заповнює балон, може значно перевищити допустимий.

Переглянути матеріал за посиланням:

https://zvarka.info/rozbirayemosya-z-balonami-dlya-kisnyu/

ДЗ: прочитати конспект, виписати умовні кольори та призначення балонів

Урок № 62

Тема уроку: Рукави (шланги).

Рукав газовий – гнучкий елемент системи обладнання технічного призначення. У нашому спеціалізованому магазині представлені модифікації для зварювання та різання металів за недорогими цінами високого класу виконання.
Напірний гумовий морозостійкий рукав, застосовуваний для подачі під тиском ацетилену, пропану, бутану, і кисню до обладнання для зварювання та розрізання металевих підстав, наділений характеристиками, що забезпечують виробам модифікації по ГОСТ 9356 75 працездатність в розширених діапазонах температур (від -35 до 70 ° С ).

Конструктивні особливості

За своєю конструкцією кожен з таких шлангів є багатошаровим виробом, виготовленим для роботи з агресивними речовинами під тиском. Для виготовлення внутрішньої частини використовується спеціальна технічна гума, яка стійко переносить вплив рідини або газу. Зверху на внутрішню частину накладається нитяною каркас в кілька шарів, що сприяє підвищенню міцності вироби. Самий верхній шар також виконаний з гумовою оболонки. Для можливості роботи в суворих умовах виготовляється морозостійкий рукав, що відрізняється ще більшою стійкістю до агресивного середовища і надійністю при експлуатації в екстремально низьких температурах. Експлуатуватися такі шланги повинні з обов’язковим виконанням всіх вимог і умов.

Якщо вам потрібно купити рукав для газового зварювання й то компанія «Відлуння А» якраз спеціалізується на подібній продукції. Ми вже не перший рік перебуваємо на ринку комплектуючих для промислового устаткування і співпрацюємо з заводами, транспортними і сільськогосподарськими підприємствами.

У компанії «Відлуння А» доступні для замовлення газові шланги, виготовлені згідно з вимогами ГОСТ 9356-75. Призначення цього виробу – подача газу або кисню до пристроїв для різання і зварювання металу.

Представлені в каталозі рукава для зварювання мають високу стійкість до перепаду температур і можуть нормально експлуатуватися від -35 ° С до + 70 ° С.

Залежно від призначення рукава діляться на 2 класи:

• 1 клас рукавів (з червоною смугою) – призначаються для подачі газів (ацетилену, пропану, міського газу, бутану) під тиском 0,63 МПа.
• 2 клас (синя смуга) – рукава для подачі кисню під робочим тиском 2 і 4 МПа.

Для проведення спеціальних робіт, спочатку потрібно купити рукави для зварювання та різання металів. Потреба в такому аксесуарі може виникнути при наступних обставинах:

• в машино- і суднобудуванні;
• в будівельній сфері;
• в металургії;
• в ЖКГ.

Основна перевага зварювання такого типу полягає в можливості швидкого переміщення обладнання і зміни робочого місця. Щоб це зробити, потрібно придбати не тільки балони з газом або з киснем, а й купити зварювальні рукави, шланги. Обираючи відповідні аксесуари, варто керуватися відразу декількома критеріями, починаючи від міцності товару і закінчуючи його кольором.

ЯК РОЗРІЗНИТИ РУКАВИ ДЛЯ РІЗАННЯ І ЗВАРЮВАННЯ ЗА КОЛЬОРАМИ?

Шланг для зварювання або рукави використовується для подачі газу безпосередньо до обладнання. Для цього один кінець рукава фіксується на балоні, а другий на пальнику. Є кілька поділів подібних аксесуарів:

• За кількістю шарів з гуми: з гумовим шаром зсередини, з нитяним каркасом із зовнішнім шаром з гуми.
• По виду переданого складу (вимога ГОСТ 9356-75): червоні - для передачі пропану, бутану, ацетилену, природного газу, жовті - для передачі бензину, ацетону, гасу, чорні - універсальні, використовуються для газу.
• За ціною: вартість рукавів для зварювання та різання може бути різною, але залежить від міцності товару, а також, від того, наскільки вони затребувані. Зазвичай, менш популярні вироби коштують дорожче.
•

• ДЗ: прочитати конспект, виписати основні характеристики шлангів
